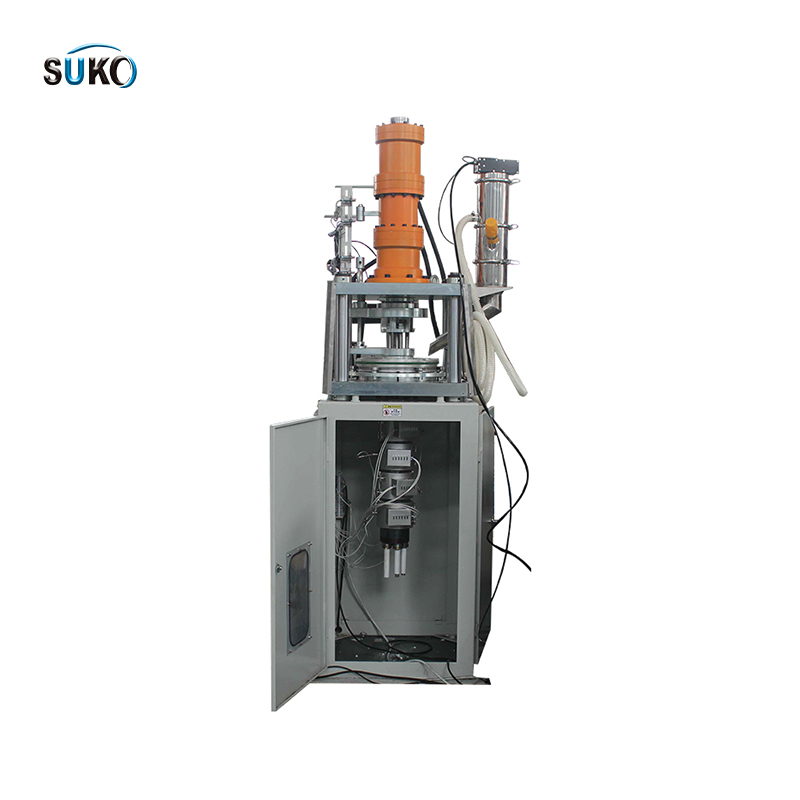

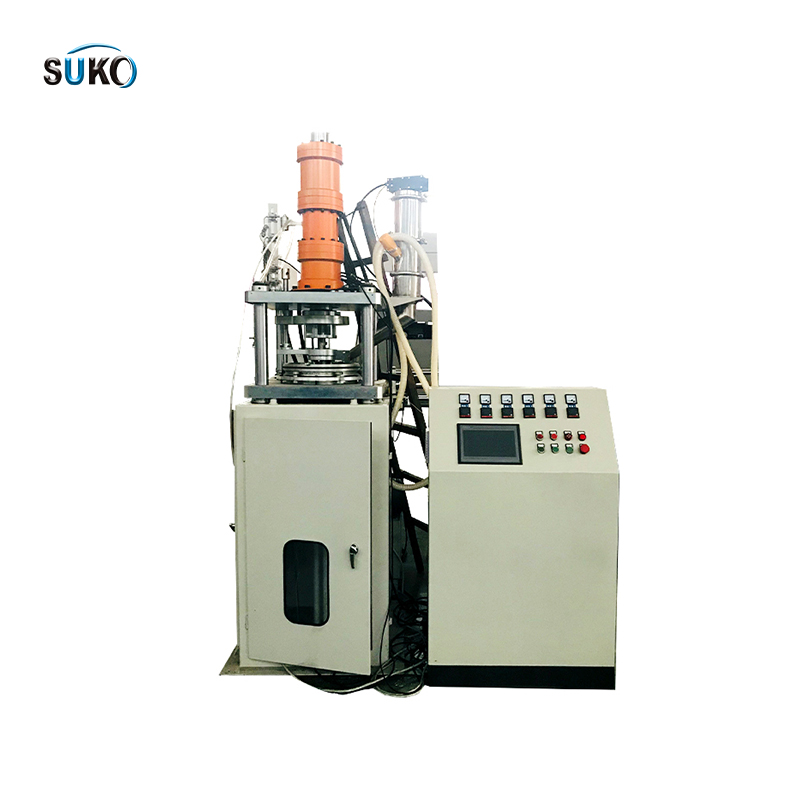

立式四氟棒推壓機PFLB20, 4-20mm
1.四氟成套設備廠家-推棒機線：棒擠出機、模具設計、加熱圈、自動上料一站式服務
2.PLC智能控制：連續擠出，自帶燒結，自調同心度，自動上料
3.擠出棒質量：表面光滑如鏡，高抗張力、高拉伸強度、高密度。
4.專業技術指導：安裝調試，操作運行，工藝設定，維護保養，售后服務，原料渠道
一、設備操作環境要求
1. 場地地面要求平整，場地荷載不小于設計規定。
2. 操作平臺需要潔凈空間，減少灰塵進入，車間最好有通風管道,便于通風散熱。
3. 工業用電標準380V 50Hz 3P，電壓可根據用戶需求定制。
4. 空間配置配電柜，壓縮空氣等配套設備。
5. 設備需要配備冷卻水系統，可用二個桶/水箱配合冷卻泵用來循環利用水資源。
6. 廠房室溫建議不高于28 °C。
7. 縱向立式擠出設備從上向下擠出，設備安裝在平臺或者樓層上，空間高度2.8米左右。
需要考慮設備縱向的有效距離，設備固定的圓孔下方要保證足夠的高度，以滿足擠出四氟棒長度的要求。
8. 橫向臥式擠出設備單層橫向擠出，需要考慮設備橫向的有效距離，需要保證四氟棒的長度要求。設備含模具長度4-7米（不包含擠出成品棒的長度），寬1.2米，高1.8米，空間高度2.8米左右。
二、設備參數表格
機器型號 | |||
加工方式 | 立式擠出機 | 橫向擠出機 | |
電機功率（KW） | 14 | 24 | 33 |
直徑范圍 | 4-20 mm | 25-80 mm | 80-150mm (200 mm) |
棒擠出長度 | 持續擠出無限長度 | ||
控制器 | PLC+觸摸屏 | PLC+觸摸屏 | PLC+觸摸屏 |
產量 （Kg/h） | 7+ | 8+ | 10+ |
電壓 | 380V 50Hz 3P | 380V 50Hz 3P | 380V 50Hz 3P |
每小時用電量（KW） | 2+ | 2.5+ | 3+ |
加熱溫區 | 3-5 | 4-8 | 8-12 |
機器重量（Kg） | 930 | 960 | 1220 |
機器高度 | 2150 | 1800 | 1900 |
占地面積（m2） | 3.5 | 7 | 10 |
模具 | 模具尺寸根據客戶規格定制，模具整套包含模具主體，擠出頭，連接法蘭，配整套高溫加熱圈，整套傳感器，冷卻水套系統，連接高溫線，模具和產品支架。表面光潔度特殊處理光滑耐用耐腐蝕，保溫棉厚度5mm以上，加熱厚度大于10mm。 | ||
三、設備與模具的保養維護
1. 定期檢查液壓油的高度，清潔度和溫度。
2. 建議每半年更換一次液壓油。
3. 密封件有磨損及時更換。
4. 模具注意及時做清潔保養，表面涂薄層防護油。
5. 加熱圈溫度傳感器輕拿輕放，妥當存放。
四、配件和備件說明
1. 設備由主機，液壓站，控制柜，自動加料機，加熱腔，模具等多個配件組成。設備必要配件隨設備發給客戶。
2. 設備必要配件清單隨設備同時發給用戶。
3. 用戶在購買我公司設備時，除必備的配件外，我們會配備必要備件給到用戶更換，維修設備。備件均為標準件，可以在當?shù)厥袌鲑徺I。
五、工藝指導方式
1. 由于設備的特殊工藝，發貨之前可以到廠內免費學習設備的安裝，調試，運轉，換模具，維護保養，工藝指導等。
2. 若由于受距離，人員，時間等不便因素影響，不能來我司學習，我方可在對方同意的條件下安排工程師上門指導設備的安裝，調試，運轉，換模具，維護保養，工藝指導等。
3. 我方也可以進行遠程指導，用戶可選擇如電話，視頻，郵件等其他方式學習設備的安裝，調試，運轉，換模具，維護保養，工藝指導等。
六、關于售后
1. 用戶自收到機器之日起，機器所有配件保修期一年。保修期內免費提供維修指導服務。
2. 若保修期外配件出現問題及時聯系說明問題，24小時內跟蹤解決。
3. 若我方在當?shù)赜薪?jīng)銷商，可聯系當?shù)亟?jīng)銷商協同解決。
4. 所有關于設備的問題都可以通過郵件，視頻，電話等方式向我方咨詢。
咨詢服務電話：+86-0519-83999079 / +8619975113419
七、四氟粉自動加料設備
真空自動上料，含壓縮空氣反吹系統，啟動放料系統，洗料軟管，吸料槍，真空發生器，PCB控制器，輸送量30-300公斤/小時，直徑150mm高度600mm,設定自動上料吸料時間和放料時間，粉流量可控，全不銹鋼制作，智能控制。
攪拌料筒直徑600mm，高度700mm，2.2KW 減速電機，攪拌速度15-25圈/分鐘，底板8-10毫米厚，一次可投料75-90公斤，可保證自動連續運行4-6小時。
1.配置清單：
名稱 | 數量 | 產地/品牌 | ||
真空發生器 | 1個 | 國產 | ||
316L 不銹鋼過濾器 | 4支 | 國產 | ||
真空料斗（304不銹鋼） | 1套 | 自制 | ||
壓縮空氣反吹系統 | 反吹閥 | 1套 | 新西蘭 | |
氣動件 | 亞德客 | |||
氣動放料門系統 | 1套 | 國產 | ||
控制系統 | 線路板 | 1套 | 自制 | |
開關電源 | 1個 | 國產 | ||
電磁閥 | 1個 | 亞德客 | ||
吸料軟管（Φ25）食品級鋼絲加強軟管 | 3米 | 德國 | ||
不銹鋼吸料嘴（Φ25） | 1支 | 350mm | ||
不銹鋼料筒 | 1只 | 直徑600*高700mm | ||
攪拌減速電機 | 1個 | 1.5KW 轉速15-20轉/分鐘 | ||
2.技術參數
型號 | 壓縮空氣消耗量 | 供氣壓力 |
SKVQC-10 | 180L/min | 0.4-0.6MPa |
八、相關可選設備
四氟塊粉碎機；
電動篩粉機；
再生料粉碎生產線：切塊機，清洗機，粉碎機；
粉料混料機/粉&助劑混料機；
液壓切棒機；
其他四氟加工設備請咨詢我司。
1. 技術通過不斷改良，更智能更穩定更高效。
2. 設備通過PLC智能控制，自動操作運行，操作簡單。
3. 設計多樣化，可以滿足用戶的不同需求，為客戶定制。
4. 設備長期運行穩定、噪音低、保壓期間節約電力能源，降低成本。
5. 設備和模具特殊工藝制作，耐腐蝕，經久耐用、使用壽命長。
6. 設備設計簡約，占地空間小。
7. 擠出產品在密度、抗張力、拉伸力等方面性能優越。
8. 配備自動上料系統，加滿一桶料50-80公斤，可保證運行4-8小時，節約人力成本。
9. 四氟推棒機連續擠出成型，根據長度切割。
10.提供整套模具系統，含全套相應配件，包括加熱燒結系統、冷卻、溫控器、支架等。
11.立式棒擠出機自上向下擠出，設備可以放置在二樓，或者搭建平臺。
