PTFE軟管糊膏擠出機說明書
發布時間 : 2020-03-09 瀏覽次數 : 次一、PTFE軟管擠出機簡介
聚四氟乙烯俗稱四氟、鐵氟龍、塑料王、特氟龍，四氟軟管糊膏擠出機是專門制造聚四氟乙烯管的機器，此管俗稱毛細管、套管或軟管。設備線從原料開始到篩粉，混料，熟化，制坯，擠出，收卷，冷卻，切斷這一完整過程，生產出符合各種要求的軟管產品。受用途、規格、配料、用戶需求等相關因素影響，目前可設計生產不同的規格的四氟軟管機。其生產出來的聚四氟乙烯軟管，被廣泛應用到軍工，化工、醫療、航天、機械設備、熱交換等領域。
根據客戶要求作不同設計，有智能全自動型和簡易型。簡易型的則是根據有的公司需要單獨設計，主要用于試驗和測試用，人工調節操作控制，設備成本較低，適合小批量生產。智能全自動型由PLC控制，觸摸屏設定后，自動調節擠出速度，溫度控制，擠出管的質量控制等。
江蘇尚科氟塑機械科技有限公司專業從事氟塑設備的研發、生產和銷售，在四氟設備領域有多年的研發經驗，我們的設備已服務國際市場近四十個國家和地區，客戶涉及醫療行業、航天行業、軍工行業、化工行業、汽車行業及各種機械管道配件行業，得到了國際氟塑行業廣泛認可。公司價值觀：創新、科技、高效、智能。公司使命：創建四氟設備全球第一品牌。尚科值得您的信賴。
二、PTFE軟管擠出機特點
1. 糊膏狀擠出各種規格分散料四氟管；
2. 立式安裝擠出，每分鐘可擠出2-15米；
3. 擠出長度可根據要求定制；
4. 設備智能控制，運行穩定；
5. 維護維修方便，傳動靈活，結構易安裝；
6. 尚科提供整套設備、必要輔助設備及技術方案；
7. 尚科提供運行工藝技術指導；
8. 可擠出多層材質管。

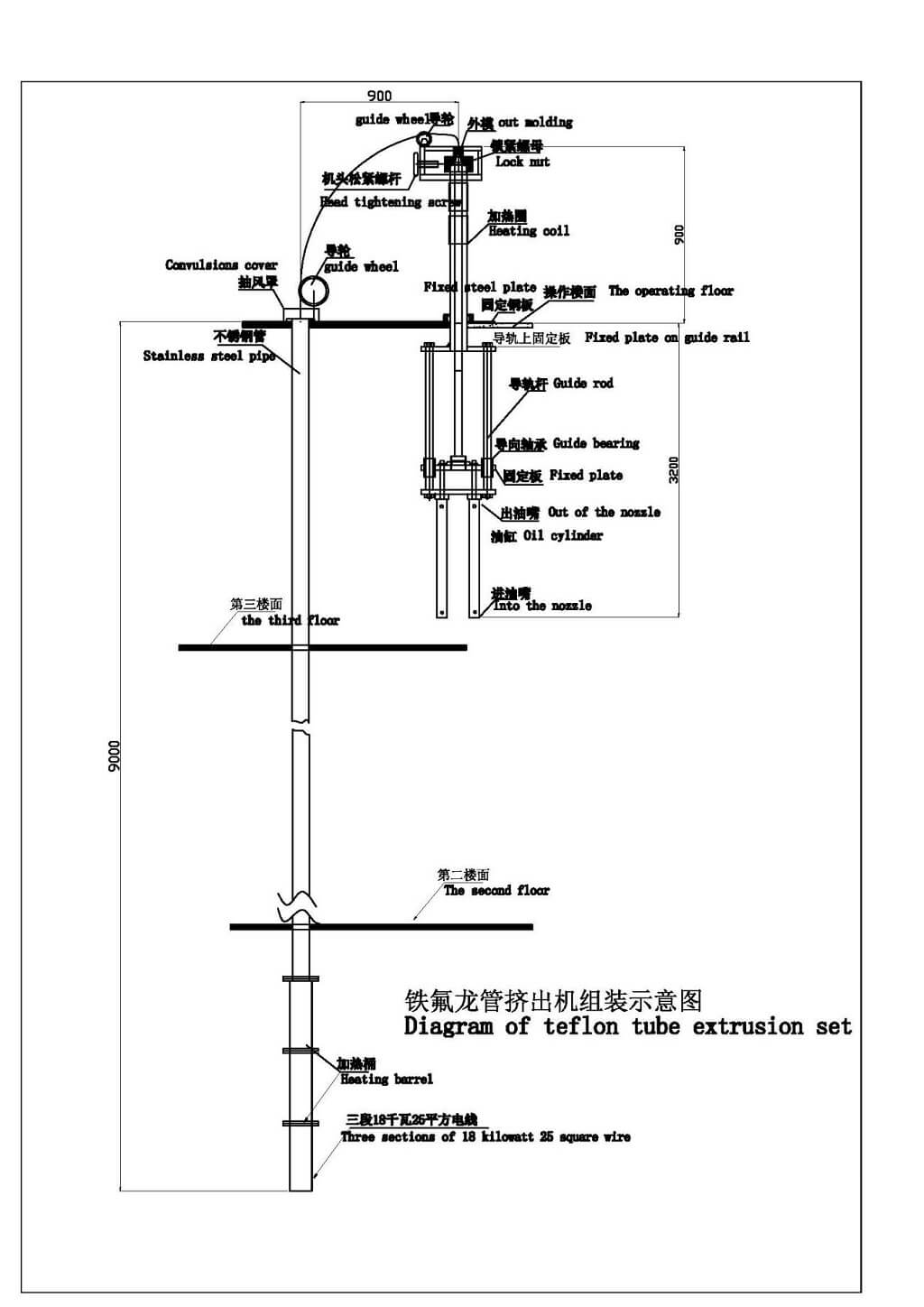

三、設備安裝環境要求
1. 需要三層空間來安裝設備，在三樓操作層進行操作，操作空間保持潔凈，不要有灰塵進入。前置工序備料室，用來混料原料和助劑，熟化原料。會放置熟化爐和混料機，及電動篩。二樓放置液壓站，作為維護平臺，一樓管子擠出，收卷成品擠出管。
2. 對于外徑50mm以上的大管，需要從上往下擠的，操作層面要求更高，這個操作層面根據客戶要求，約8-10米高。
3. 對于外徑小于40mm管擠出線的樓層高度，整體大概13-15米左右。
4. 我們可以根據客戶的樓層實際尺寸，定制設備。
5. 根據產品特性，為確保擠出的四氟管物理特性，目前國際上都是立式擠出，沒有臥式擠出。
6. 正常情況下一個平方承重需要在500公斤到一噸左右，設備總的重量兩噸左右。
7. 制坯機占地面積1平方左右，擠出機占地面積1.5平方左右。
8. 工業用電標準380V 50Hz 3P，電壓可根據用戶需求定制。
9. 簡易設備需要配置壓縮空氣。
10 . 我司全程為客戶提供安裝指導。
四、設備通用參數表格
主要技術參數 | ||
序號 | 項目 | 技術參數 |
擠出四氟管范圍: | ||
1 | 外徑范圍 | 0.5mm - 70mm |
2 | 壁厚范圍 | 0.1mm - 3mm |
主擠出機 | ||
1 | 功率 | 3 KW-10 KW |
2 | 汽缸直徑 | 20mm-300mm |
3 | 負載腔長度 | 400mm – 2000mm |
4 | 擠出類型 | 垂直向下或向上的類型 |
5 | 壓力類型 | 液壓 |
6 | 電壓 | 380V 3P 50Hz |
預成型機 | ||
1 | 功率 | 1KW -10KW |
2 | 汽缸直徑 | 20MM-300mm |
3 | 負載腔長度 | 400mm – 2000mm |
4 | 壓力類型 | 液壓 |
5 | 擠出類型 | 垂直上升 |
6 | 電壓 | 380V 3P 50Hz |
燒結爐 | ||
1 | 功率 | 2-10 kw |
2 | 燒結區 | 3 |
3 | 高度 | 8000-9000mm |
4 | 溫度 | 500度 |
5 | 電壓 | 380V 3P 50Hz |
控制系統 | ||
1 | 控制面板 | 觸摸屏程序控制系統 |
注意: 軟管擠出機是根據不同的管尺寸范圍來設計不同的擠出產品線 | ||
五、設備操作流程
1. 檢查設備通電電壓和功率是否相符，線路連接符合接線圖。
2. 檢查液壓油位置，檢查液壓管路連接是否正確。確認壓縮空氣連接。
3. 檢查模具是否正確安裝，手動運行調試確認。
4. 接通電源，通過PLC系統設定壓力、各個溫區溫度、保壓時間、擠出速度等參數。
5. 將準備好的四氟坯放入擠出機中。
6. 準備就緒，啟動機器。
7. 將擠出的四氟管收卷或切成需要的長度。
8. 使用完畢，關閉機器并對模具進行清潔。
六、設備與模具的保養維護
1. 定期檢查液壓油的高度，清潔度和溫度。
2. 建議每半年更換一次液壓油。
3. 密封件有磨損及時更換。
4. 模具注意及時做清潔保養，表面涂薄層防護油。
5. 加熱圈溫度傳感器輕拿輕放，妥當存放。
七、配件和備件說明
1. 設備必要配件隨設備發給客戶。
2. 設備主要配件清單隨設備同時發給用戶。
3. 用戶在購買我公司設備時，除必備的配件外，我們會配備必要備件給到用戶更換，維修設備。備件均為標準件，可以在當?shù)厥袌鲑徺I。
八、工藝指導方式
1. 由于設備的特殊工藝，發貨之前可以到廠內免費學習設備的安裝，調試，運轉，換模具，維護保養，工藝指導等。
2. 若由于受距離，人員，時間等不便因素影響，不能來我司學習，我方可在對方同意的條件下安排工程師上門指導設備的安裝，調試，運轉，換模具，維護保養，工藝指導等。
3. 我方也可以進行遠程指導，用戶可選擇如電話，視頻，郵件等其他方式學習設備的安裝，調試，運轉，換模具，維護保養，工藝指導等。
九、關于售后
1. 機器設備自銷售之日起，所有配件及主機保修期為一年。
2. 出現問題及時聯系說明問題，我司客服人員24小時內跟蹤解決。
3. 如客戶當?shù)赜形夜镜慕?jīng)銷商，則通過當?shù)亟?jīng)銷商協同解決。
4. 如客戶需求比較緊急，則我司會及時給予視頻技術支持。
售后服務電話：+86-0519-83999079 / +8619975113419
十、其他相關可選設備
其他相關可選設備: | |
1 | 電動篩 |
2 | 粉&助劑混料機 |
3 | 熟化爐 |
4 | 收卷機 |
5 | 波紋管成型機 |
6 | 其他四氟設備請聯系我司咨詢 |
