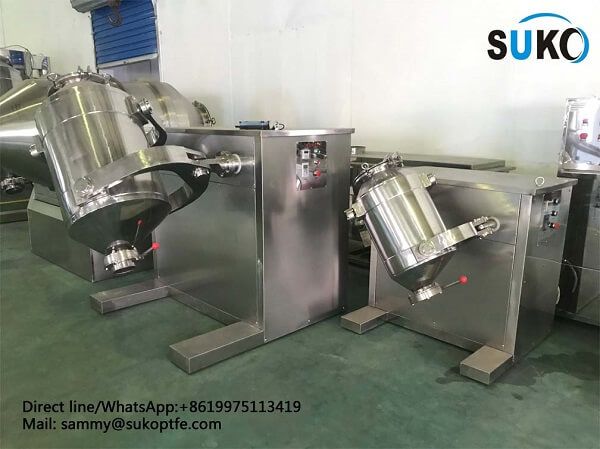

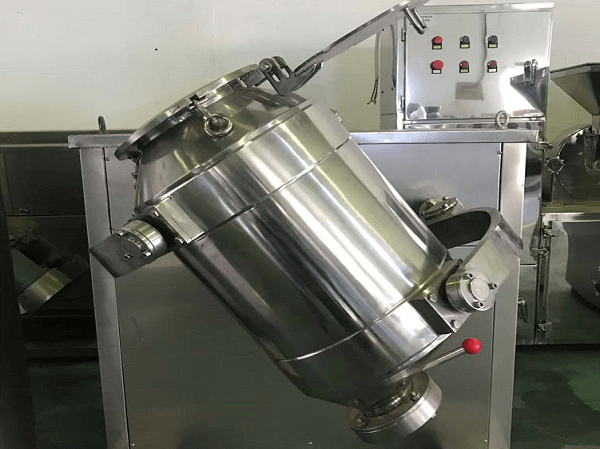

三維混料機SYH-50
一，工作原理：
混合筒通過兩個Y型萬向節懸掛在主軸和從動軸的末端。兩個萬向節在空間中相互交叉并相互垂直。當驅動軸被拖動和旋轉時，萬向節特使鏡筒在空間中反復移動，例如平移，旋轉和滾動。氣缸中的材料之后是軸向，徑向和圓周方向上的三維復合運動。氣缸中的多種物質流動，相互擴散和摻雜，均勻地呈現均勻狀態。
PTFE聚合物粉末的特殊設計與玻璃纖維，石墨，碳，青銅等混合，不會升溫。
II。表現說明：
（1）機器由底座，驅動系統，通用壁搖機構，獨特形狀的混合桶和電氣控制系統組成。
（2）設計合理，外形美觀，加工精細，運動平穩，無級可調;加載系數大，混合均勻性高，易放電，易清洗，符合GMP規范。
（3）進出口采用夾緊法蘭密封，操作方便，氣密性好。出料端采用偏心錐，不對稱設計，更有利于材料的均勻混合。排出時，排出口位于混合容器的最低位置，所有材料都可以排出。
（4）排料閥采用獨特設計的蝶閥，密封性能好，卸料方便，無多余物料。
（5）它具有獨特的主動性，驅動雙軸和雙軸Y形搖臂機構，使槍管可以在三維空間中進行復雜的平移，旋轉和搖擺運動。
（6）萬向搖臂機構采用不銹鋼材料加工而成，經過鏡面處理，外形美觀。
III。技術參數：
設備類型：SYH-50
混合桶體積（L）：50
裝載量（L）：30
最大裝載重量：30
主軸轉速：0-10
電機功率：0.75
向外尺寸：1200 x寬950 x高1250
總重量：300
